浅谈精雕高光机在曲面模具加工技术的作用

文章出处:鼎亿机械网责任编辑:鼎亿机械作者:鼎亿机械人气:-发表时间:2015-11-24 10:26:00【

 浅谈精雕高光机在曲面模具加工技术的作用

标签:CNC高光机|精雕高光机|首选鼎亿

  为了验证设计的合理性;精雕高光机在曲面模具加工技术上起到什么作用呢?鼎亿小编来浅谈一下:首先在CNC高光机上用工程塑料加工出样件进行试装配,改变了仅依靠快速成型机进行产品开发设计和制造的传统模式,降低了开发成本,实现了模型的快速制造,最终的样件得到了市面上精加工的效果要求。

  样件经过试后,通过对局部细节部分的修改,完成了最终的三维造型设计,再在UG软件的注塑模设计模块中进行模具的三维设计。最终完成的型腔,型芯的加工是该模具加工的难点。特别是一些细小尺寸的加工,在数控铣上无法完成,而采用非标准小刀具使高光机床能够实现在加工中心、数控铣上无法完成的小尺寸加工。

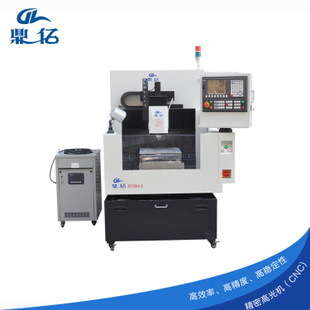

精雕高光机

  精雕高光机适合使用小刀具,加工中小型工件,细节部位加工精细,表面粗糙度低,数控铣床加工中心适合使用比较大的刀具,加工大型的工件,由于其主轴转速低,使用刀具大,加工表面粗糙度相对高光机要高,而且细小部位加工不到位。这些情况可以有高光机来完成,减少后期的处理量。精雕高光机和数控铣床、加工中心各有所长,对于工件加工,尤其模具加工,两者都是必不可少的加工工具。

  模具型腔,型芯的加工决定采用高光机来完成细小部位的加工,将UG中模具设计完成的型腔,型芯三维模型输出为igs格式文件,然后运用精雕高光机系统中JDPaint软件的输入功能,选择igs格式将曲面数据调入,之后对曲面数据进行处理及刀具路径的生成,即可完成模具型腔、型芯的加工,型芯的精雕加工过程和加工结果。

  特征的加工上具有突出的优势,已经获得了广泛的应用。精雕高光机的技术应用在复杂曲面模具的加工过程中,完成复杂曲面细小特征的加工,从而提高模具加工的速度,加快新产品开发的进度,降低开发成本,实现模型的快速制造,改变了仅依靠数控铣床、加工中心进行模具制造的传统模式,将在模具加工中发挥越来越大的作用。

  文章出自东莞鼎亿数控机械厂家——(http://www.dingyi88.com/) 转载请注明出处



此文关键字:CNC高光机 精雕高光机
<
