电火花机床光栅尺的安装注意事项--「鼎拓机械」

文章出处:网责任编辑:作者:人气:-发表时间:2019-06-15 15:55:00【

 电火花机床光栅尺的安装注意事项

一般将光学尺安装在机床的工作台上,随机床而动,读数头固定在床身上,尽可能使读数头安装在主尺的下方。其安装方式的选择必须注意电火花机床液溅落方向。另外,一般情况下,读数头应尽量安装在相对电火花机床静止部件上,此时输出导线不移动易固定,而尺身则应安装在相对机床运动的部件上。

1、电火花机床光学尺安装基面安装电火花机床光学尺时,不能直接将光学尺安装在粗糙不平的机床身上。光学尺及读数头分别安装在机床相对运动的两个部件上。用百分表检查机床工作台的主尺安装面与导轨运动的方向平行度。百分表固定在床身上,移动工作台,要求达到平行度为0.1mm/1000mm以内。如果不能达到这个要求,则需设计加工一件光栅尺基座。另外读数头需安装在读数头基座上。读数头的基座与尺身的基座总共误差不得大于±0.2mm。安装时,调整读数头位置,达到读数头与光栅尺尺身的平行度为0.1mm左右,读数头与光栅尺尺身之间的间距为1~1.5mm左右。

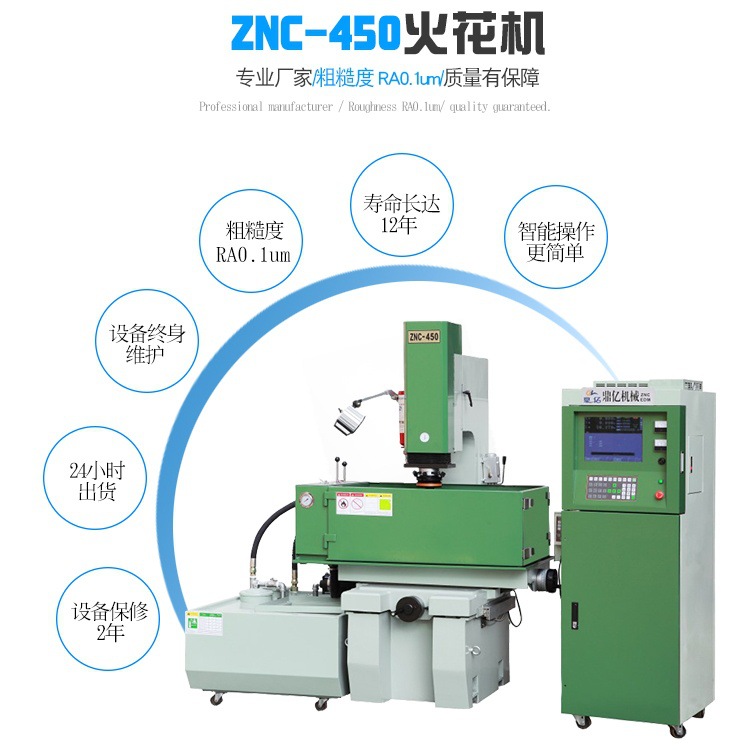

 电火花机床

2、电火花机床光学尺主尺安装将光栅主尺用M4螺钉上在机床安装的工作台安装面上,但不要上紧,把百分表固定在床身上,移动工作台。用百分表测量主尺平面与机床导轨运动方向的平行度,调整主尺M4螺钉位置,使主尺平行度满足0.1mm/1000mm以内时,把M2螺钉彻底上紧。

3、电火花机床光学尺读数头的安装在安装读数头时,首先应保证读数头的基面达到安装要求,然后再安装读数头,其安装方法与主尺相似。最后调整读数头,使读数头与光栅主尺平行度保证在0.1mm之内,其读数头与主尺的间隙控制在1~1.5mm以内。

4、火花机光学尺检查光学尺安装完毕后,可接通数显表,移动工作台,观察数显表计数是否正常。

在机床上选取一个参考位置,来回移动工作点至该选取的位置。数显表读数应相同(或回零)。另外也可使用百分表,使百分表与数显表同时调至零。

电火花机床

5、火花机光学尺护罩电火花机床光学尺加装护罩,护罩的设计是按照光栅传感器的外形截面放大留一定的空间尺寸确定,护罩通常采用橡皮密封,使其具备一定的防水防油能力。
